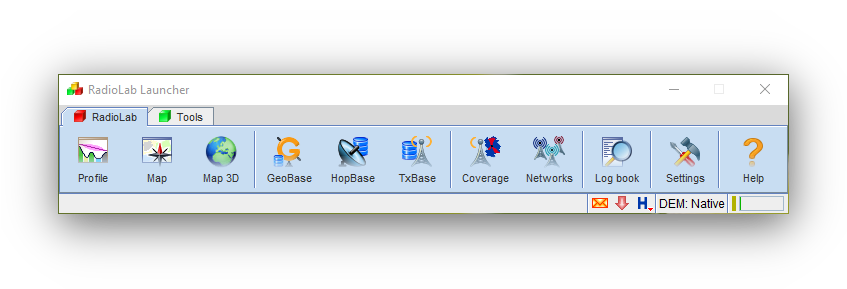

Nástroj pro vizualizaci šíření rádiových signálů nad terénním profilem.

Základní vlastnosti a možnosti:

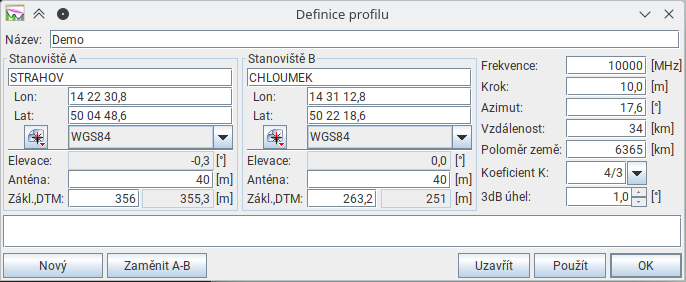

• definice a editace zadání profilu s možností využití všech aplikací, které poskytují souřadnice bodu (Databáze vysílačů, Databáze geografických prvků, Mapa a další)

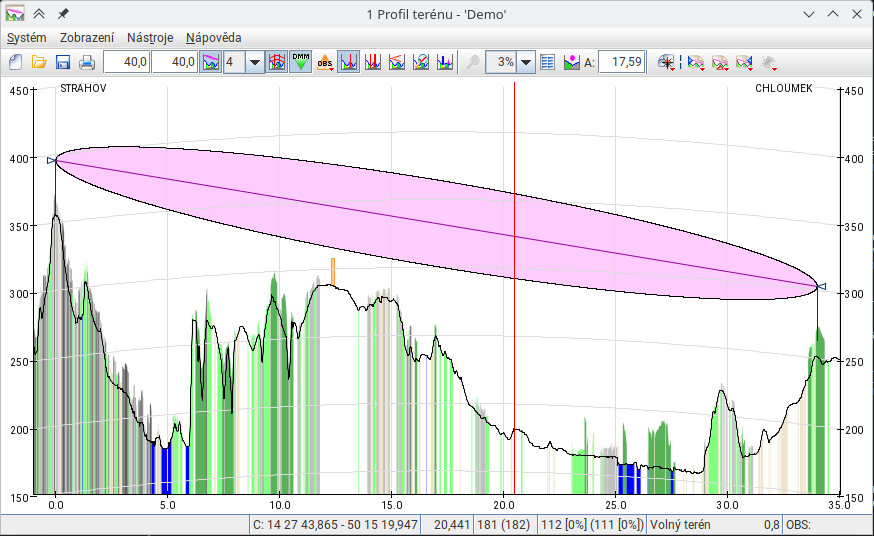

• zobrazení profilu s morfologickými daty nad příslušně zakřiveným zemským povrchem, zobrazení detailu a příčného profilu
• zobrazení paprsku, Fresnelovy zóny (i vyšších řádů), úhlu hlavního laloku antén
• zobrazení paprsku s Fresnelovou zónou v mapě, synchronizace kurzorů mezi profilem a mapou
• analýza a zobrazení odrazů a vícecestného šíření
• výpočet statistik profilu, útlumu šířením a útlumu překážkou pro kmitočty od 30 MHz do 350 GHz
• možnost manuálního zadání překážek pro reprezentaci objektů, které nejsou v datech modelu terénu ani morfologie, výpočty útlumů nad těmito překážkami
• výpočet hodnot intenzity signálu pro všechny implementované modely šíření
• přenesení zobrazení profilu společně s jeho parametry do tabulky MS Excelu pro následnou úpravu a tisk
• uložení / načtení definice profilu do / ze souboru
• export Fresnelova elipsoidu spolu s paprskem a anténami do souboru pro otevření v systému Google Earth

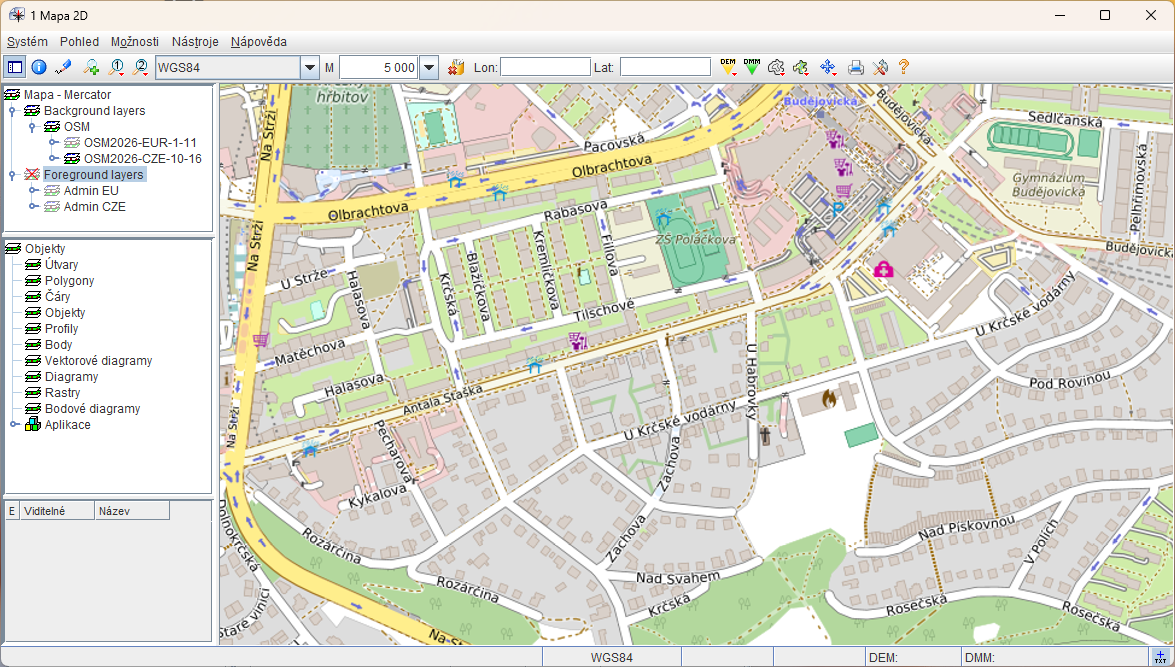

GIS mapový systém umožňuje zobrazení rádiových objektů (stanoviště, vysílače, skoky,...) a výsledků výpočtů (diagramy viditelnosti a pokrytí,...) na podkladu digitálních rastrových nebo vektorových map, možnost zobrazení výškopisu a morfologie jako podkladové vrstvy.

Další možnosti a vlastnosti:

• organizace a zobrazení rastrových mapových podkladů, možnost vytváření a ukládání komplexních mapových scénářů
• organizace a zobrazení vektorových mapových podkladů, bohaté možnosti řízení atributů zobrazení
• zobrazení objektů z radiokomunikačních systémů: body, polygony, skoky, polární diagramy, rastry atd.
• plná kontrola nad strukturovanými daty z jednotlivých aplikací, možnosti nezávislého zapínání různých typů dat z různých aplikací, zaměřování na jednotlivé položky atd.
• zobrazení plošných dat výškopisu a dat morfologie, zobrazení hodnot z dat DEM a DMM pro bod vymezený ukazatelem myši
• snadná konfigurace mapových dat, přímé načtení řady běžně užívaných formátů (SHP, Georeferenced TIFF), podpora OpenStreetMaps, mapových podkladů z WMS serverů
• definice a změna měřítka, zobrazení výřezu a detailu, měření vzdálenosti a azimutu
• zaměření zadaného bodu ve zvoleném souřadnicovém systému, přepočty souřadnic, podporované souřadnicové systémy: WGS84, S42 (3. pás nebo 4. pás), JTSK, UTM, EPSG:5514, ETRS89
• zobrazení hodnoty dat nad pozicí ukazatele myši pro zvolený diagram
• komfortní editace a základní operace nad geometrickými tvary
• rozsáhlé možnosti tisku a exportu do řady rastrových i vektorových formátů

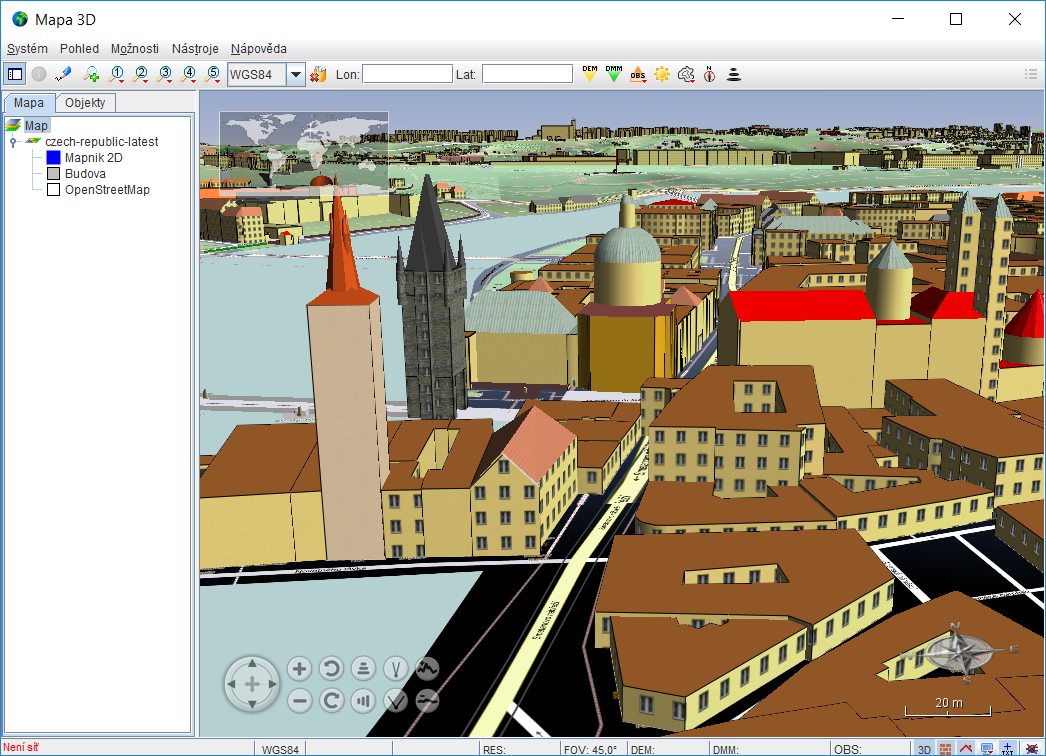

Mapa 3D je GIS aplikace pro 3D zobrazení subjektů, dat a výsledků výpočetních aplikací RadioLab 5 na podkladu 3D reliéfu terénu a obecných vektorových mapových dat včetně dat budov a zástavby. Základními komponenty zobrazení je 3D terén s texturou vektorově renderovaných map (typicky mapy OSM) a s jednotlivými 3D objekty dle obsahu mapových dat (např. 3D budovy, stromy, stožáry vedení a pod.) Vedle možností 3D zobrazení obsahuje Mapa 3D komponenty pro práci s 3D překážkami (budovy, 3D polygony, data OSM a další dostupné modely zástavby).

Další možnosti a vlastnosti:

• 3D zobrazení map a dat s veškerými potřebnými možnostmi nastavení pohledu
• organizace a zobrazení vektorových mapových podkladů z dat Open street map, možnost výběru stylů, možnost vytváření a ukládání komplexních mapových scénářů

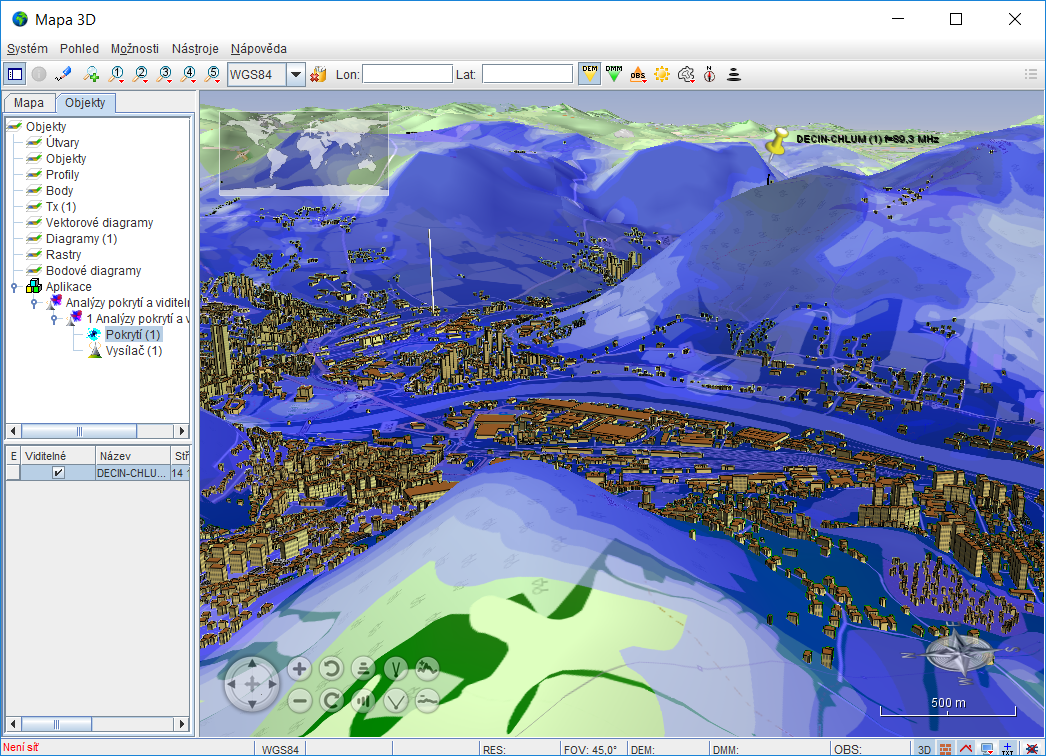

• zobrazení objektů z aplikací RadioLab: stanoviště, vysílače, skoky, diagramy signálu, diagramy viditelnosti a další výsledky výpočtů v rastrové nebo vektorové podobě
• plná kontrola nad strukturovanými daty z jednotlivých aplikací, možnosti nezávislého zapínání různých typů dat z různých aplikací, zaměřování na jednotlivé položky atd.
• zobrazení plošných dat výškopisu a dat morfologie, zobrazení hodnot z dat DEM a DMM pro bod vymezený ukazatelem myši
• online generování a zobrazení vrstevnic z dat digitálního modelu terénu

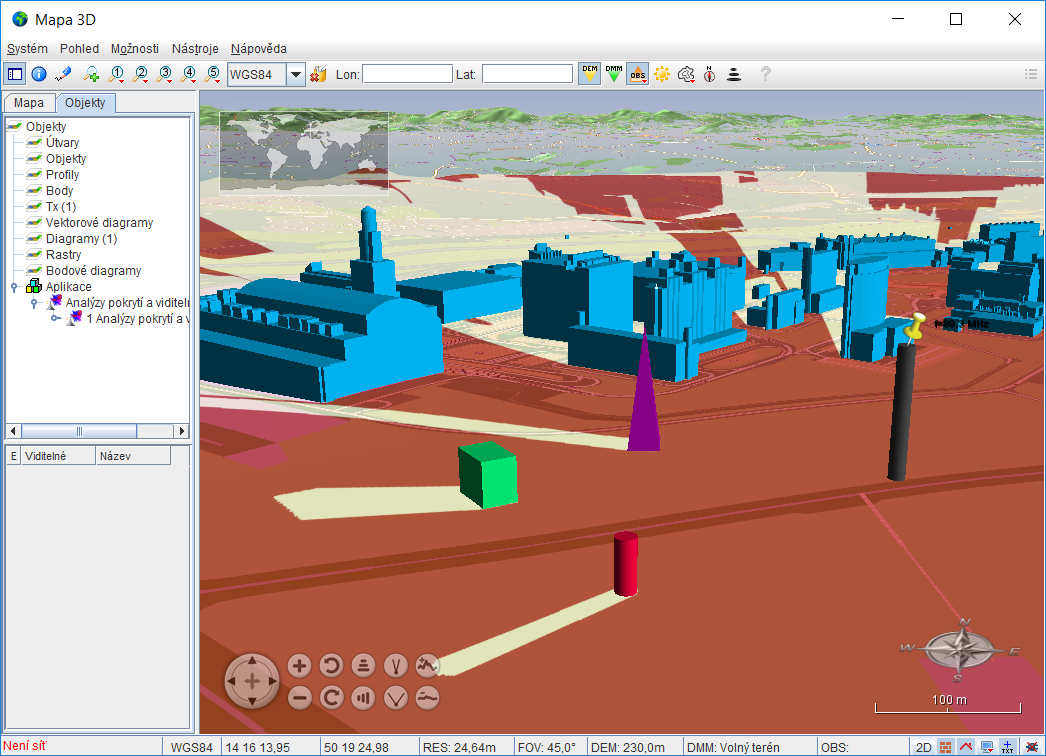

• komponenty pro vytváření vlastních 3D objektů (překážek) manuálně nebo importem dat, jejich nezávislé zapínání/vypínání pro zobrazení a výpočty
• překážky mohou být jednoduché prostorové tvary typu kvádr, jehlan, válec, extrudované polygony, SHP soubory, ale i komplikované a objemné modely zástavby

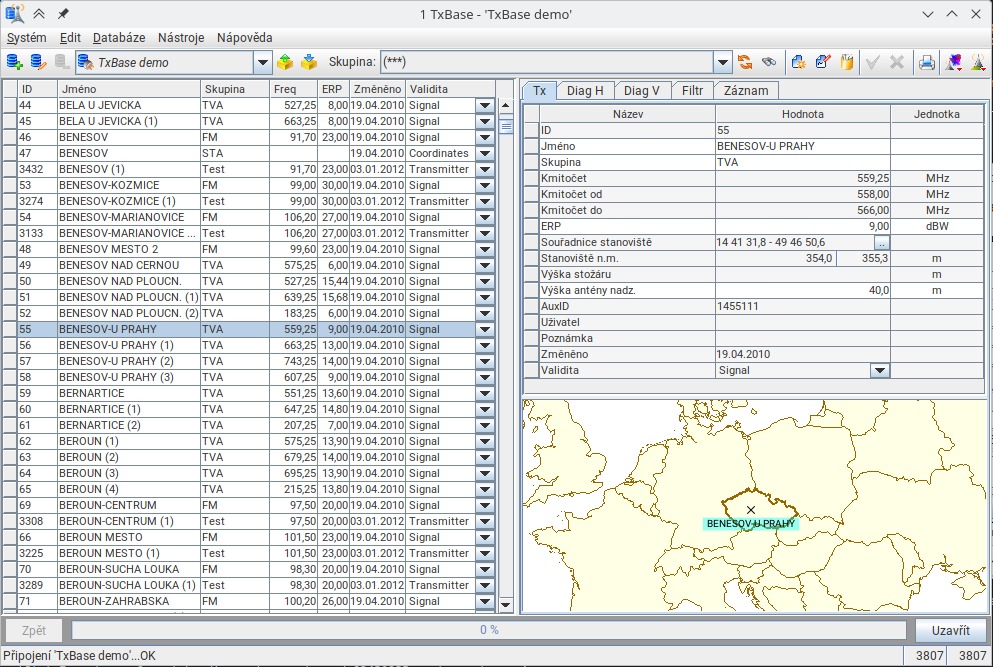

Databáze vysílačů - databázová aplikace pro správu dat stanovišť a vysílačů. Datový záznam může obsahovat data stanoviště nebo data generického vysílače, tedy vysílače s definovaným kmitočtem, výkonem a horizontálním a vertikálním vyzařovacím diagramem. Signálové parametry obsahují informace o šířce kanálu.

Další možnosti a vlastnosti:

• výběr databáze - uživatel může použít databáze předinstalované nebo si může definovat vlastní datová připojení, možnost připojení sdílené databáze na síťovém serveru
• transakční zpracování editací

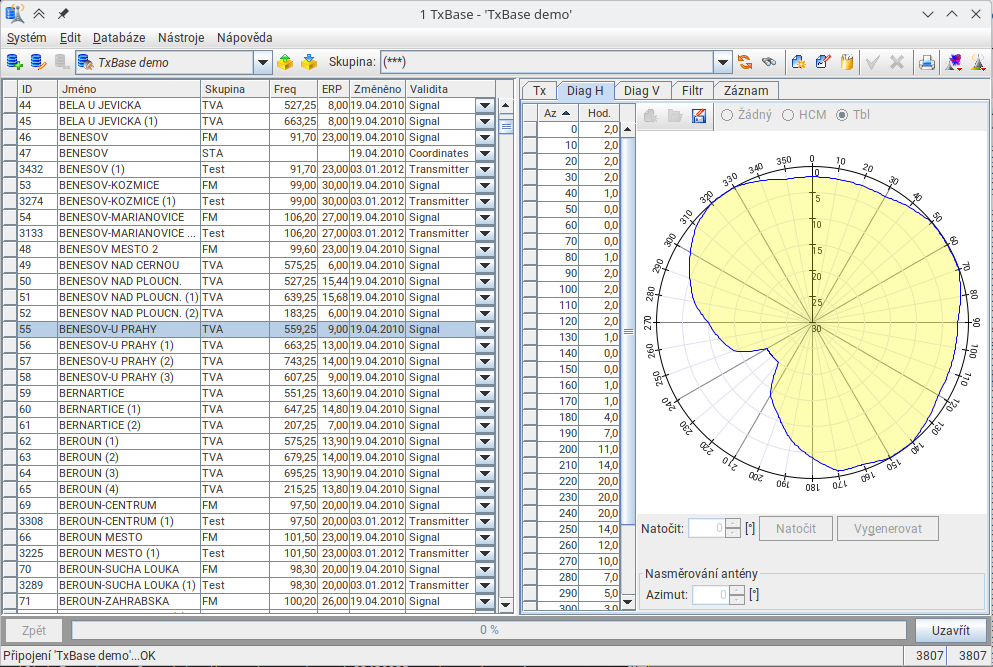

• zadání horizontálního anténního diagramu tabulkou nebo šablonami HCM
• zadání vertikálního anténního diagramu tabulkou, parametry anténního systému nebo šablonami HCM
• možnost organizace/filtrace dle parametru Skupina
• funkce třídění, vyhledávání a filtrace podle libovolné kombinace parametrů
• možnost zadání/editace stanoviště pomocí mapy nebo jiných aplikací RadioLab
• evidence uživatele a okamžiku poslední změny v datech
• zobrazení vybraných stanovišť v mapě
• možnost přímého přenesení zvoleného záznamu (popř. více záznamů) do dalších aplikací jako např. Pokrytí a Sítě
• možnost importu dat do aktuální databáze z tabulky MS Excel
• kopírování vybraných záznamů mezi databázemi
• export/import kompletní databáze s využitím transportního formátu .dbt

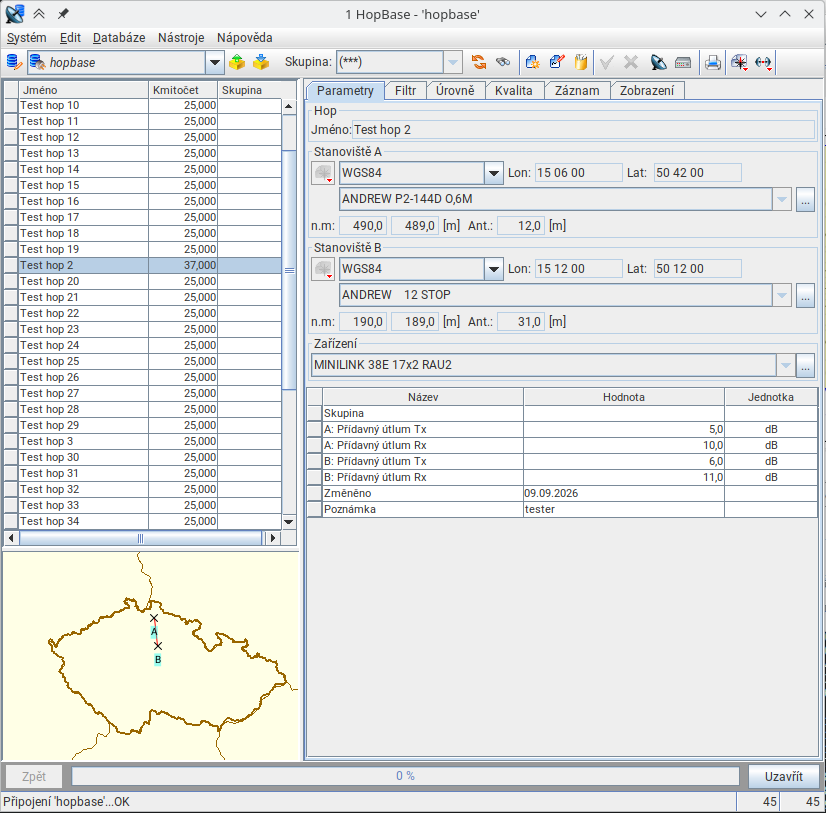

Databáze skoků - databázová aplikace pro správu dat mikrovlnných skoků s možností výpočtu základní úrovňové rozvahy. Obsahuje databáze antén a zařízení se všemi potřebnými parametry pro výpočet signálové bilance skoku.

Další možnosti a vlastnosti:

• možnost výběru databáze (hlavní a testovací), možnost připojení sdílené databáze na síťovém serveru
• transakční zpracování editací
• databáze antén a zařízení
• výpočet úrovňové rozvahy a kvality vybraného skoku
• možnost organizace/filtrace dle parametru Skupina
• funkce třídění, vyhledávání a filtrace podle libovolné kombinace parametrů
• evidence uživatele a okamžiku poslední změny v datech
• zobrazení vybraných skoků v mapě
• zobrazení profilu zvoleného skoku

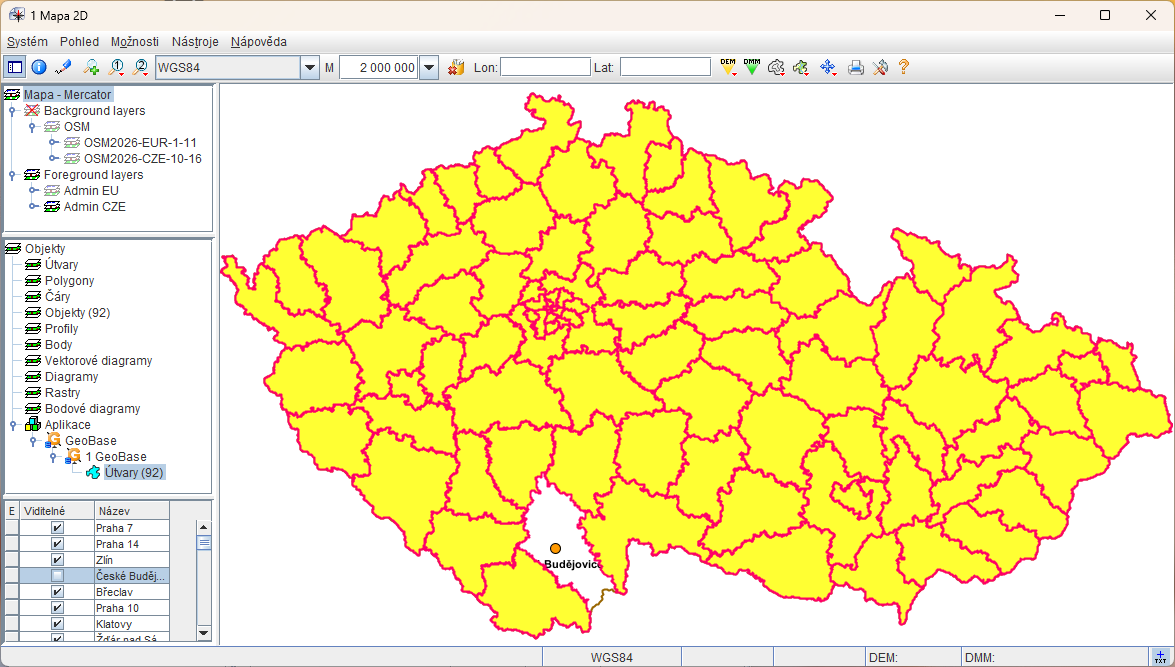

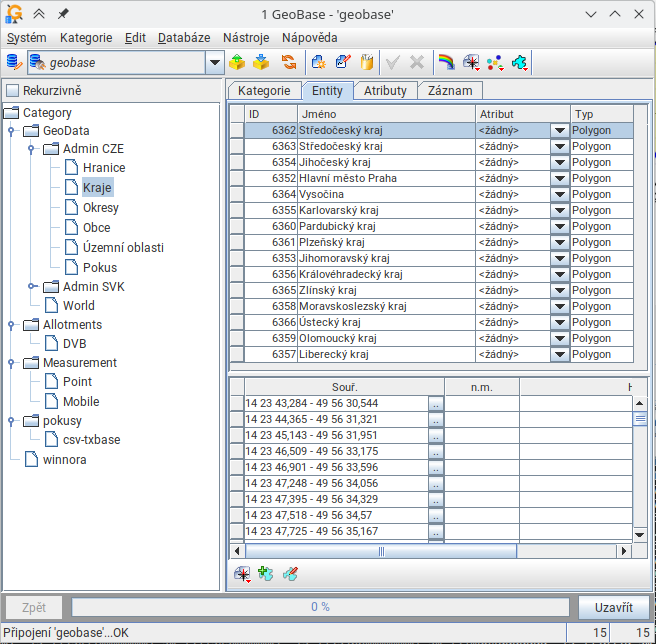

Databázová aplikace pro ukládání a správu dat geografického charakteru – bodů a polygonů pro reprezentaci prostorových dat. Body mohou obsahovat uživatelem definovanou hodnotu, která může reprezentovat hodnotu signálu, hodnotu naměřenou, prahovou, referenční apod.

Základní vlastnosti a možnosti:

• organizace dat ve stromové struktuře
• zobrazení entit uzlu nebo celého podstromu, zobrazení v mapovém systému RadioLab
• definice atributů pro zobrazení jednotlivých elementů nebo celých uzlů
• sdílení atributů zobrazení nadřazených uzlů
• import dat allotmentů, IMP souborů a generických dat v textovém formátu
• možnost přenesení zvoleného bodu do cílové aplikace
• zobrazení uživatelem definovaných hodnot pomocí barevných stupnic

Výpočetní aplikace pro analýzu signálových poměrů jednoho zdroje –
vysílače. Obsahuje jednotlivé úlohy, jejichž výstupem je plošné rozložení intenzity signálu, rádiová viditelnost, plocha ohraničená obzorovou křivkou, radarová dohlednost.

Aplikace Pokrytí obsahuje tyto jednotlivé úlohy:

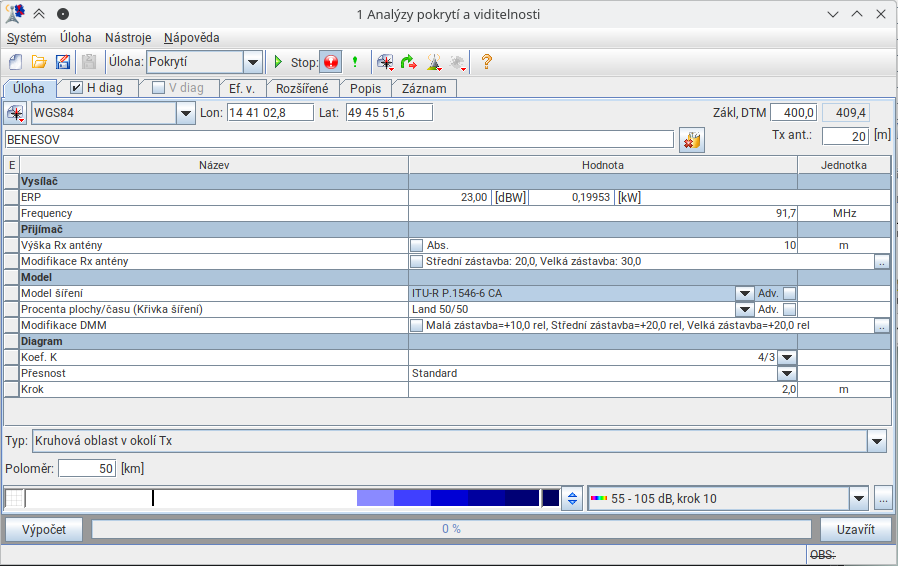

• výpočet plošného pokrytí

  Pro zadané parametry vysílače (místo a výška vysílací antény, vyzařovací diagramy, kmitočet a výkon) je vypočten diagram plošného rozložení intenzity elmag. pole. Diagram lze uložit do souboru, zobrazit na Mapě 2D nebo přenést do jiné aplikace RadioLab. Výpočet lze provést v okolí vysílače nebo v okolí libovolného jiného bodu. K dispozici je řada implementovaných modelů šíření. Algoritmy jsou určené zejména pro analogovou a digitální televizi, rozhlas a mobilní služby.

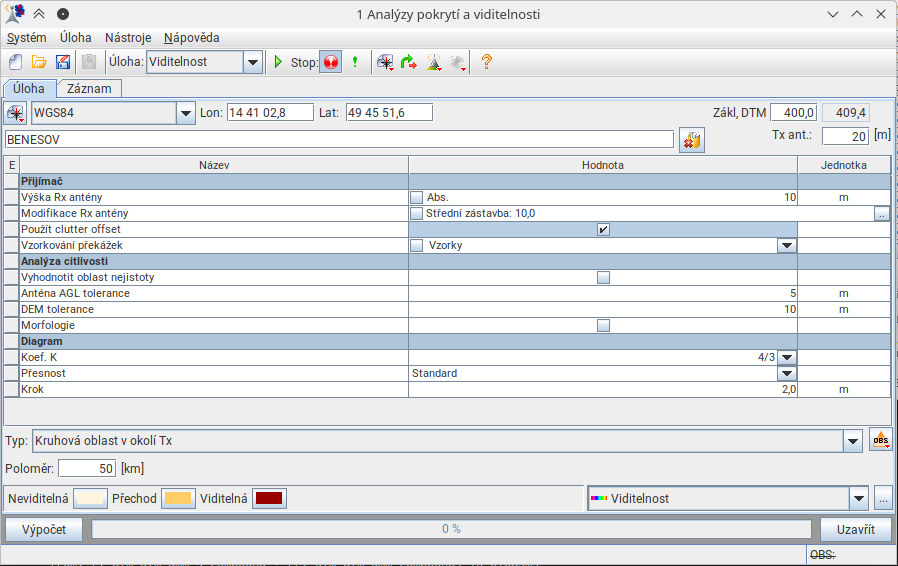

• výpočet rádiové viditelnosti

  Pro zadané místo a výšky vysílací a přijímací antény je vypočten kruhový popř. sektorový diagram rádiové viditelnosti. Výpočet lze provést v okolí vysílače nebo libovolného jiného bodu. Vypočtený diagram lze uložit nebo zobrazit v mapovém systému RadioLab. Skládáním více diagramů lze řešit úlohy typu nalezení míst, která jsou nebo nejsou současně viditelná z více stanovišť. Výpočet viditelnosti může být vyhodnocen nad překážkami.

• výpočet křivky horizontu

  Pro zadané místo a výšky vysílací a přijímací antény je vypočtena křivka horizontu. Ta vymezuje oblast, vně které jsou v rámci analyzované vzdálenosti všechna
  místa neviditelná.

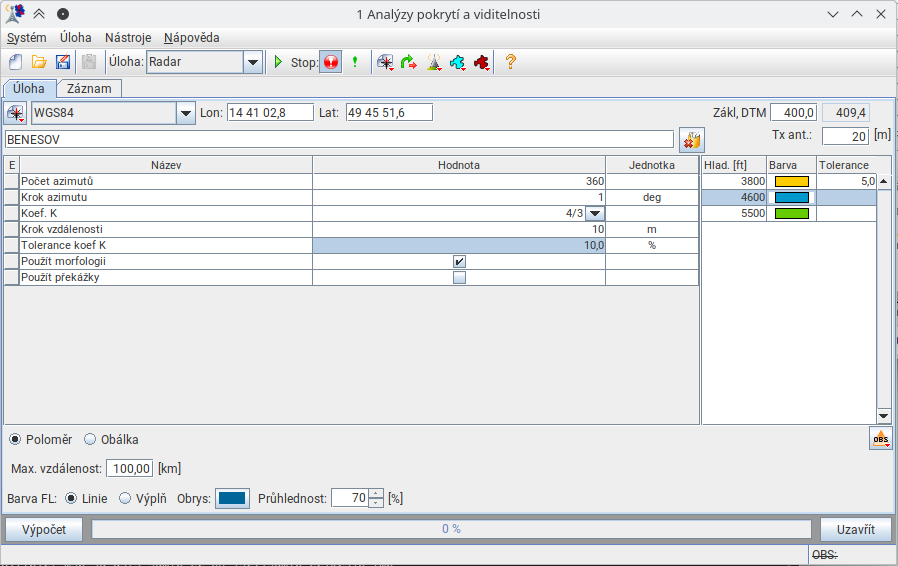

• výpočet radarové dohlednosti

  Výsledkem výpočtu radarové dohlednosti je sada křivek pro jednotlivé zadané letové hladiny, představující maximální dohlednost pro tyto hladiny.

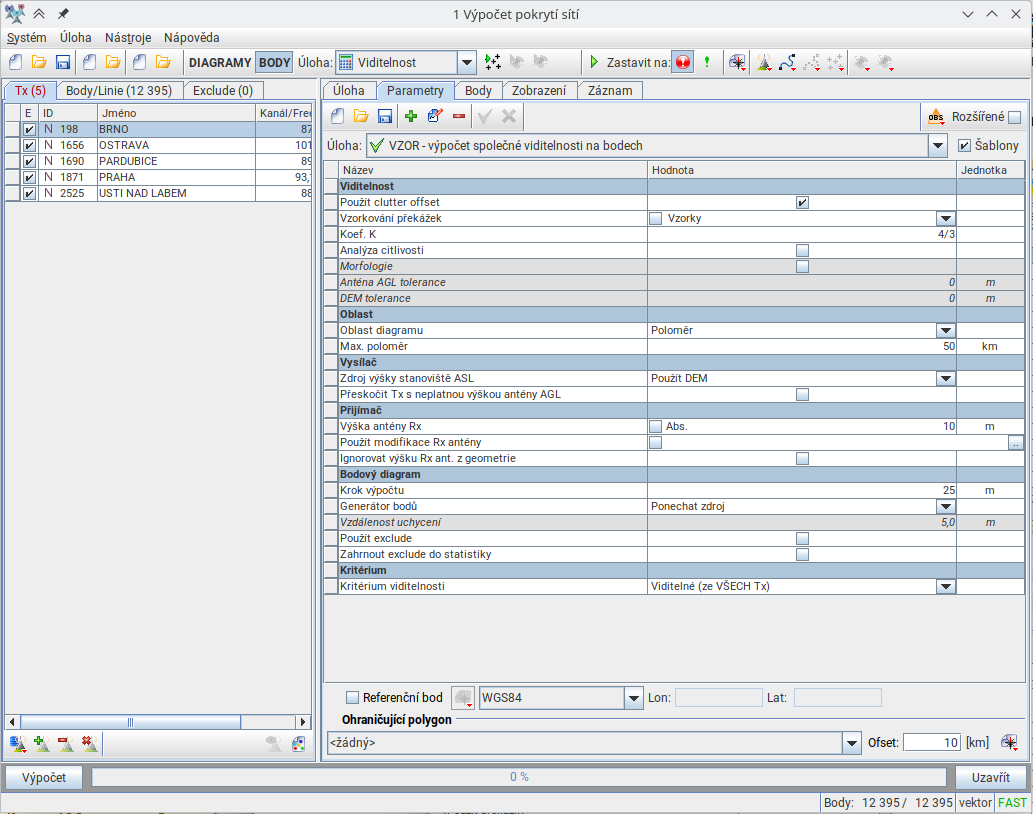

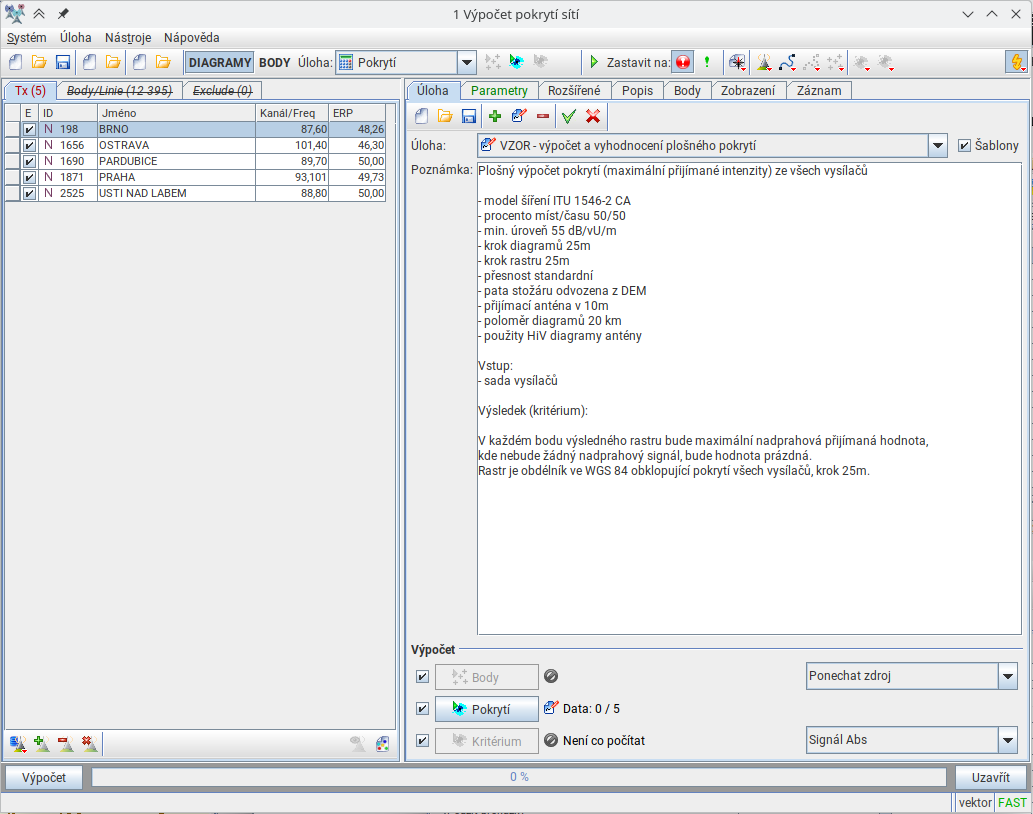

Výpočetní aplikace pro analýzu signálových poměrů sítě vysílačů. Aplikace Sítě umožňuje provádět výpočty plošné i výpočty na bodech a liniích, zároveň vyhodnocuje příslušné kritérium celé sítě. Vstupem je sada vysílačů např. z TxBase a zadání oblasti analýzy popř. analyzovaných bodů nebo polygonů. Výstupem je potom celkové vypočtené pokrytí, pokrytí s rušením popř. kritéria rádiové viditelnosti pro celou síť.

Aplikace Sítě podporuje 3 základní úlohy:

• Viditelnost

  Výpočet rádiové viditelnosti a vyhodnocení sumárního kritéria současné viditelnosti nebo neviditelnosti ze všech zadaných vysílačů. Viditelnost může být vyhodnocena nad překážkami, podobně jako v aplikaci Pokrytí.

• Pokrytí

  Výpočet intenzity signálu jednotlivých vysílačů a vyhodnocení výsledného kritéria sítě: maximální přijímaná úroveň, násobnost pokrytí a další.

• Pokrytí s rušením

  Výpočet intenzity signálu jednotlivých vysílačů a vyhodnocení vzájemného rušení vysílačů na shodném nebo blízkém kmitočtu. Parametry rušení mohou být definovány ochranným poměrem a/nebo ochranným intervalem. Jednotlivé sítě pro výpočet jsou definovány kmitočtem popř. kmitočtovou vzdáleností (tolerancí), výpočty pokrytí s rušením se provádějí pro jednotlivé sítě.

Pro snadnější ovládání je zde zaveden koncept pojmenované úlohy. Všechny vypočtené výsledky i mezivýsledky lze uložit případně přenést do dalších aplikací RadioLab5.
